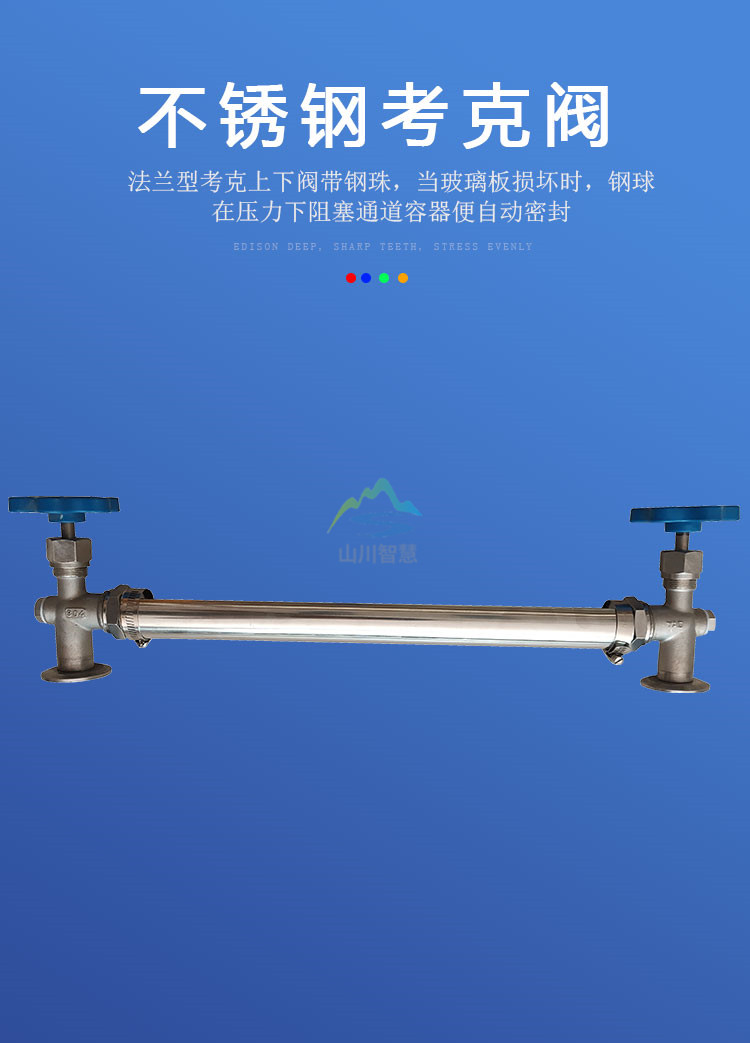

玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優(yōu)點，但容器中的介質必須是與鋼、鋼紙及石墨壓環(huán)不起腐蝕作用的。 HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續(xù)外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。

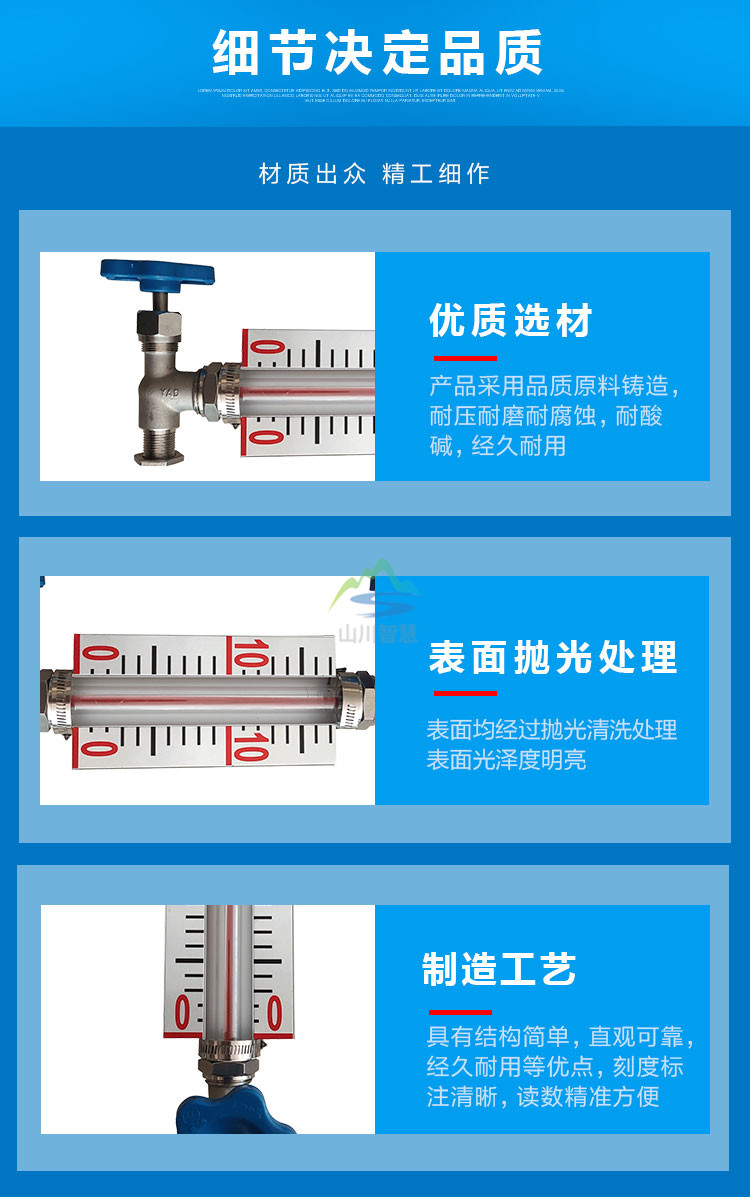

特點:

●讀數清晰、直觀、可靠。

●結構簡單、維修方便。

●經久耐用。

主要技術指標

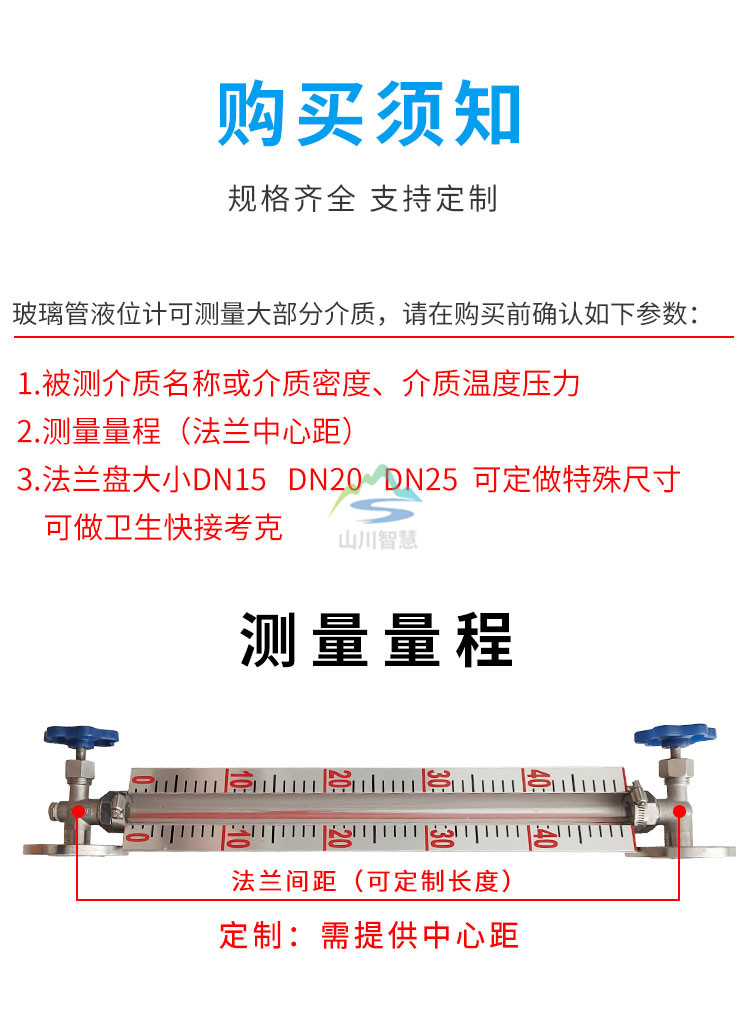

測量范圍（安裝中心聚L）：500、800、1100、1400、1700……mm。

工作壓力：4.0MPa

工作溫度：≤200℃

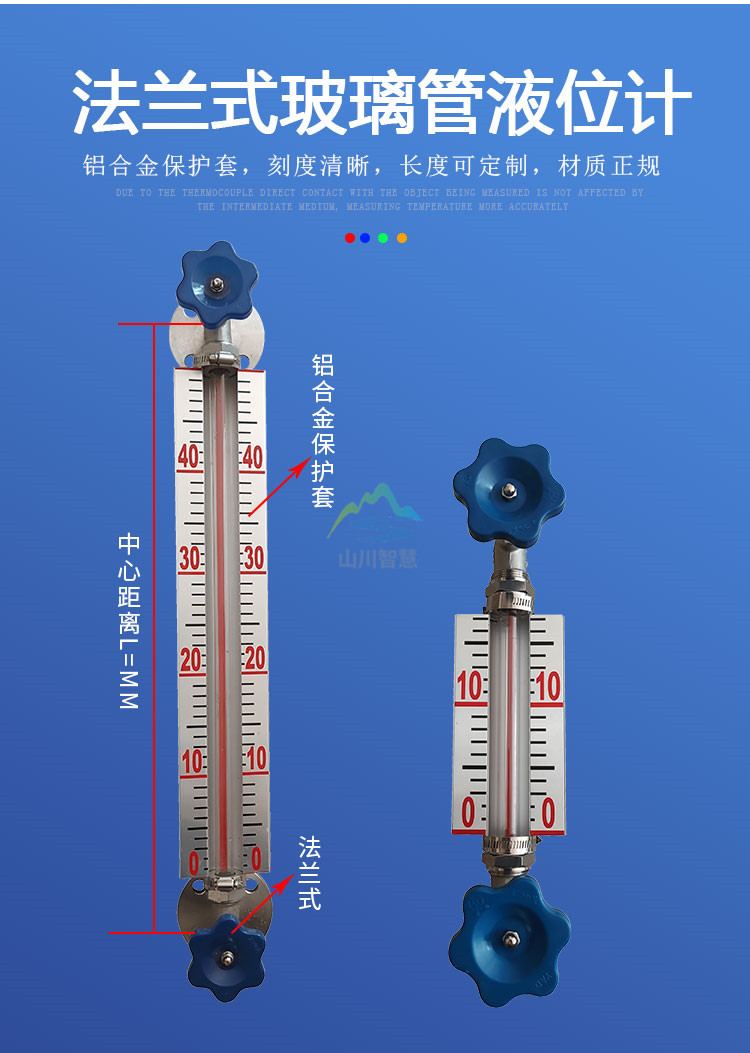

安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91

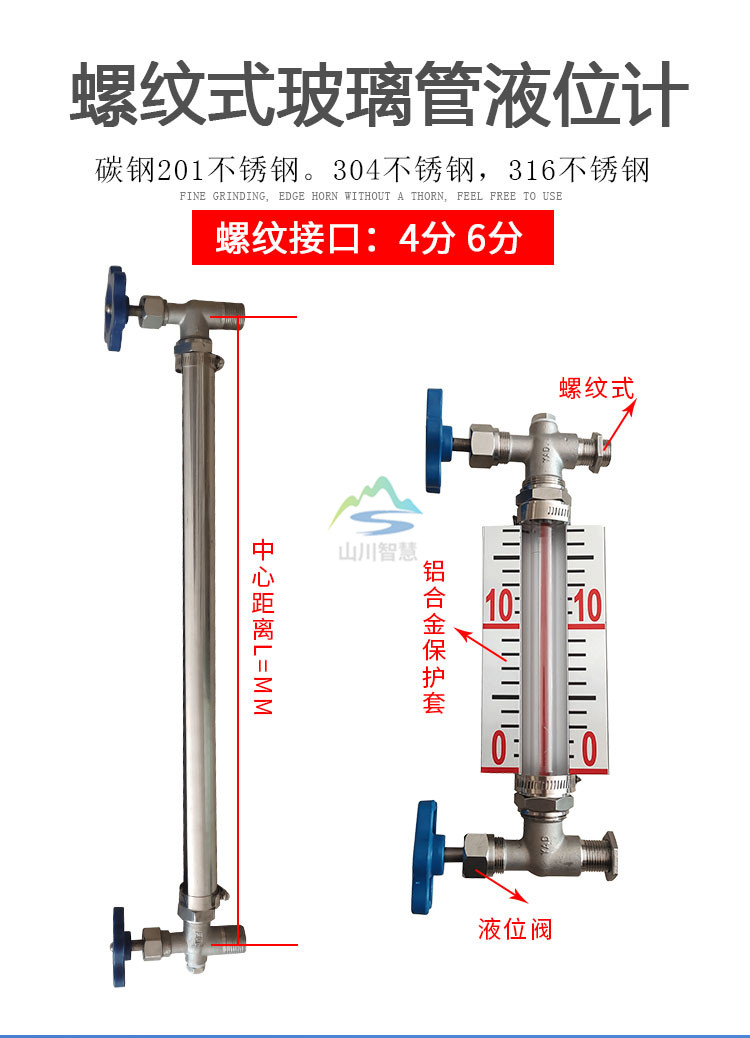

螺紋安裝　外螺紋G3/4"(或 M27×1.5)

材質：碳鋼、不銹鋼

伴熱蒸汽壓力：0.6MPa

蒸汽夾套接頭：G1/2"外螺紋

鋼球自封壓力：0.2MPa

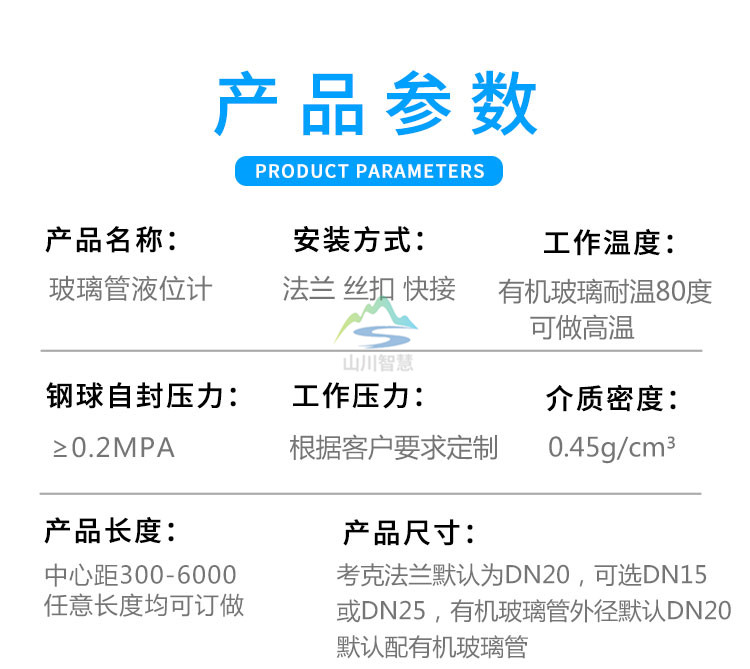

主要技術指標:

外形尺寸測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。

工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）

材質：碳鋼、不銹鋼

工作溫度：-20~+200℃

鋼球自動關閉壓力：≥0.2MPa

伴蒸汽壓力： ≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋
