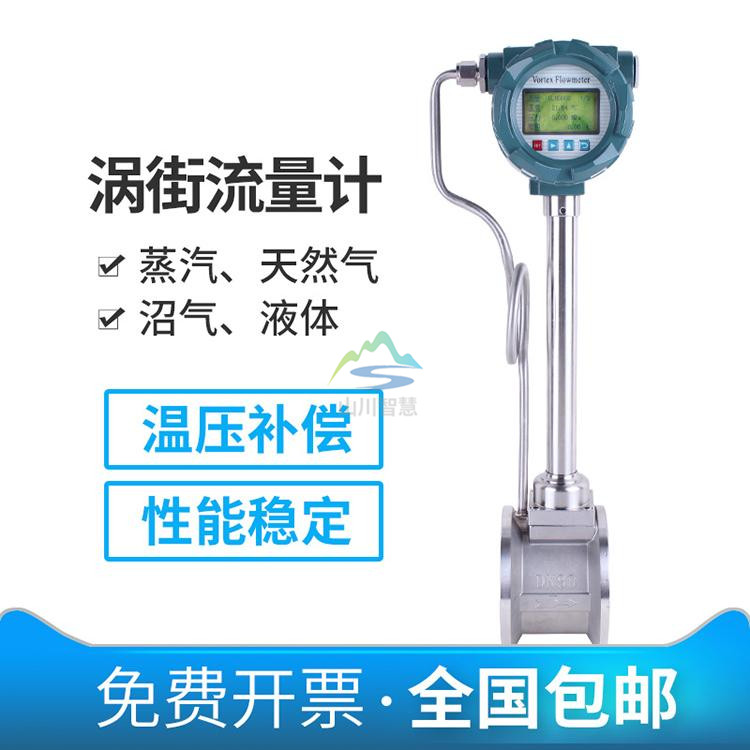

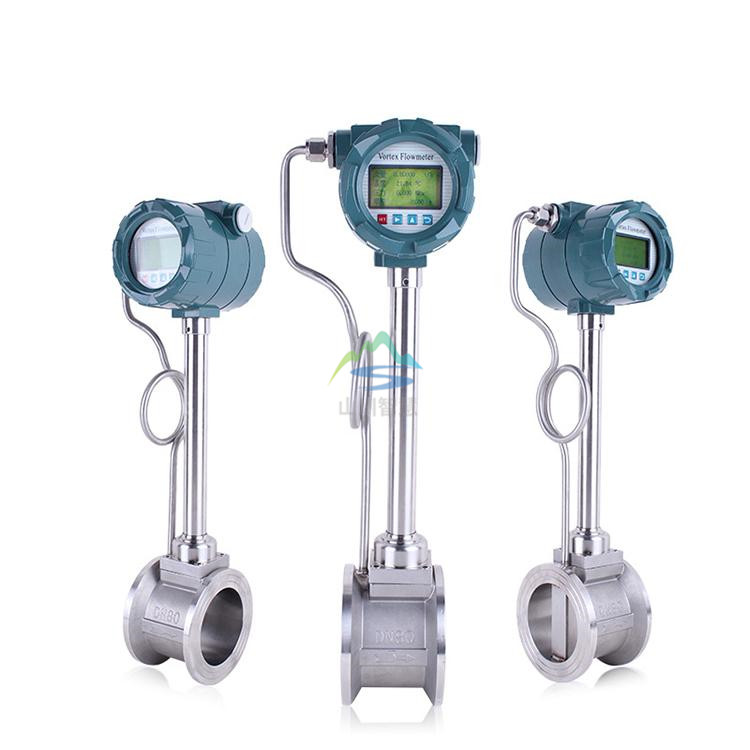

一、產品原理

SC-LU蒸汽渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。

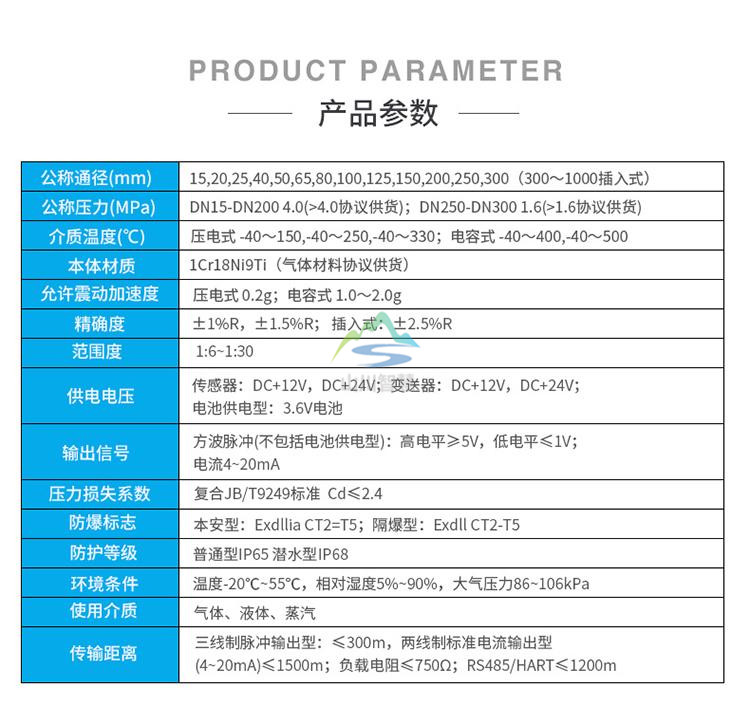

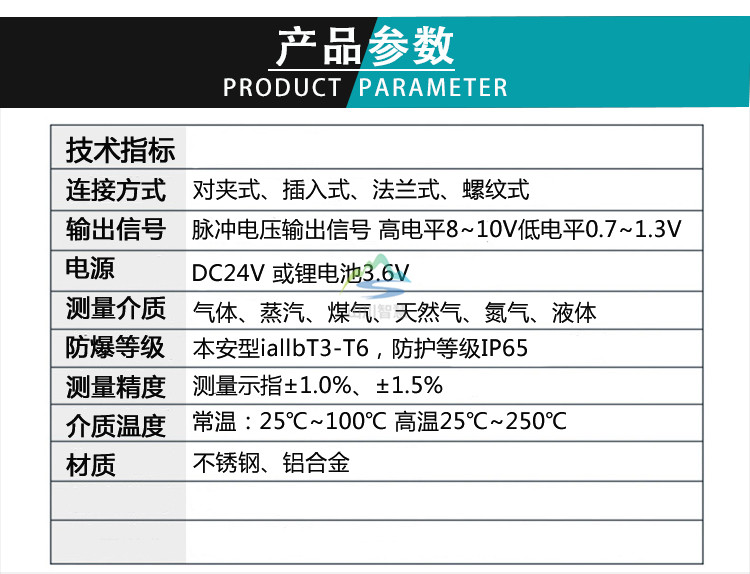

二、技術參數

1、測量介質： 氣體、液體、蒸氣；

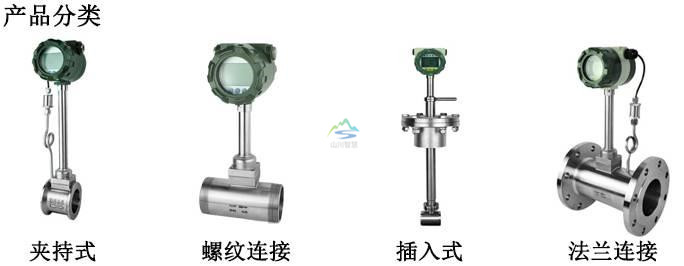

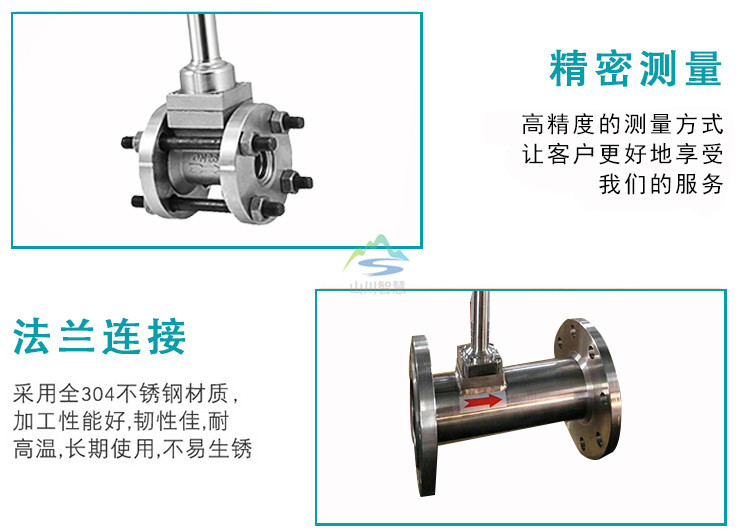

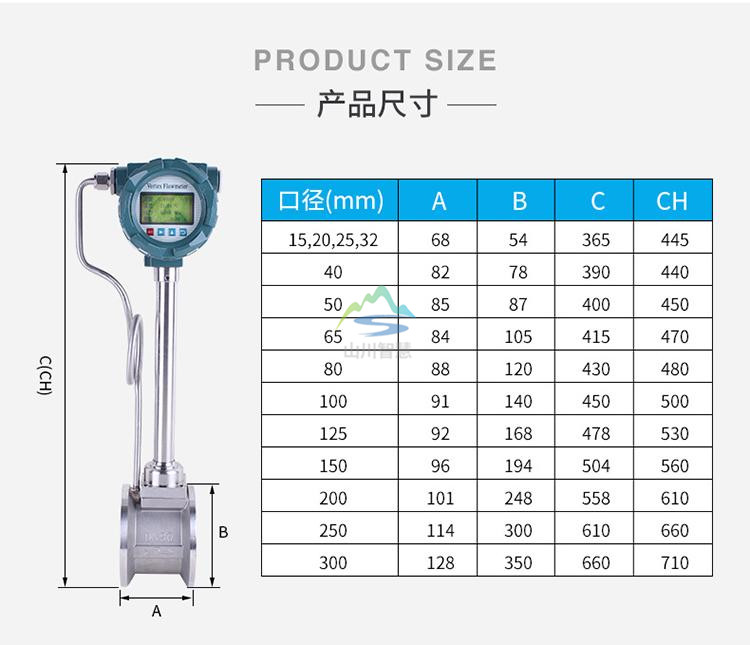

2、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；

3、法蘭連接式口徑選擇 100,150,200；

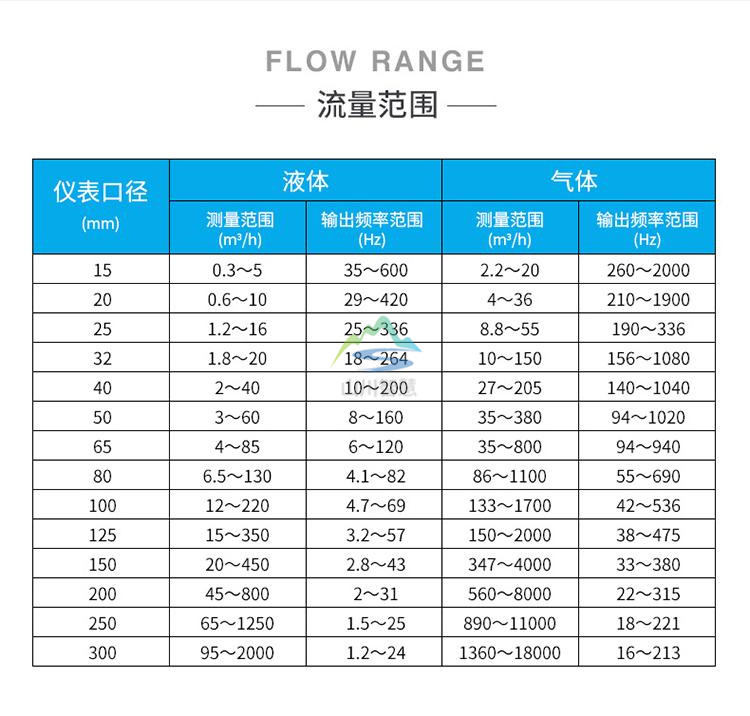

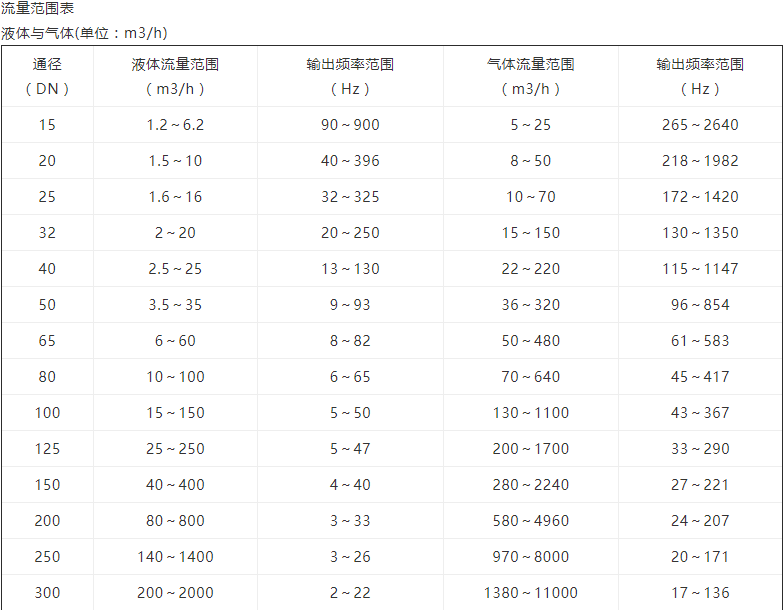

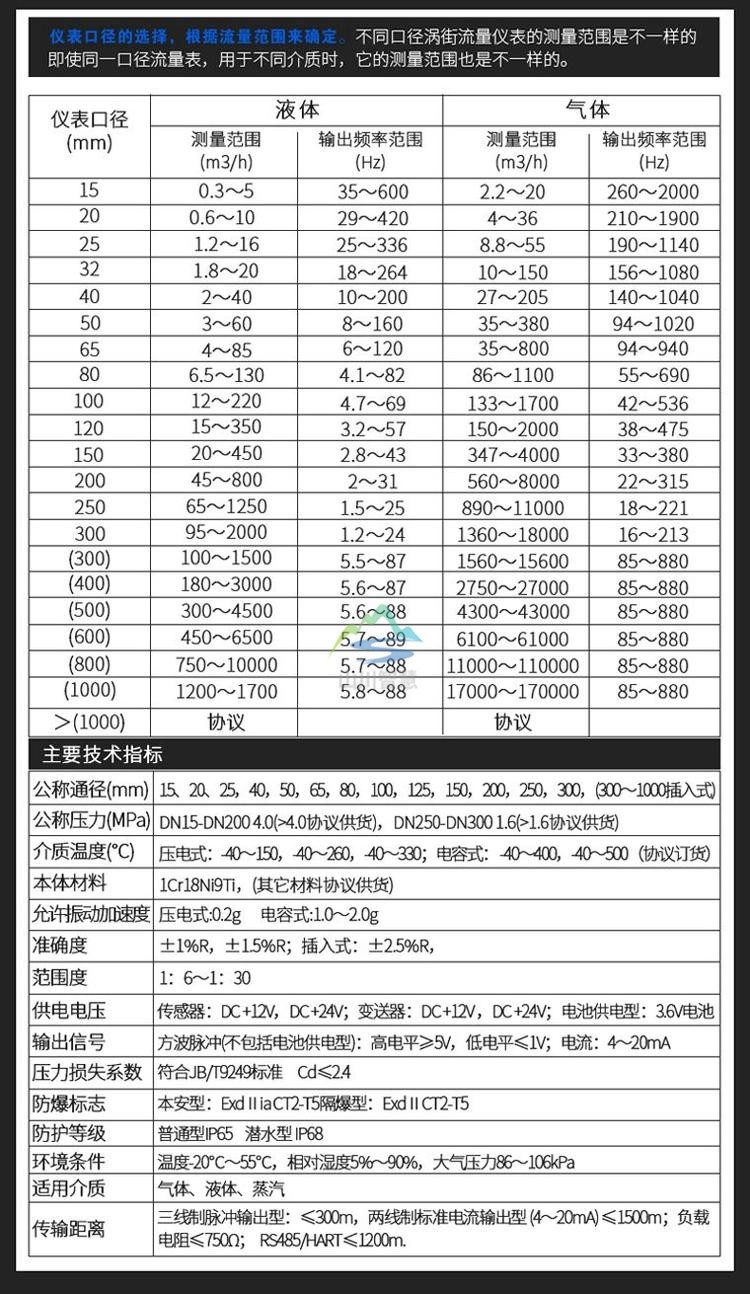

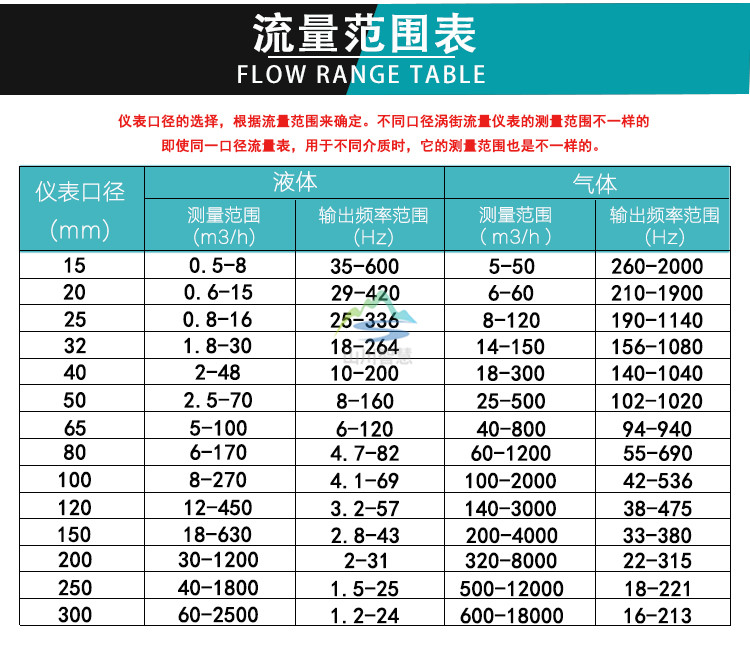

4、流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；

5、測量精度 1.0級 1.5級；

6、被測介質溫度:常溫–25℃～100℃；7.高溫–25℃～150℃ -25℃～250℃；

7、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；

8、脈沖占空比約50%,傳輸距離為100m；

9、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；

10、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

11、材質 不銹鋼, 鋁合金；

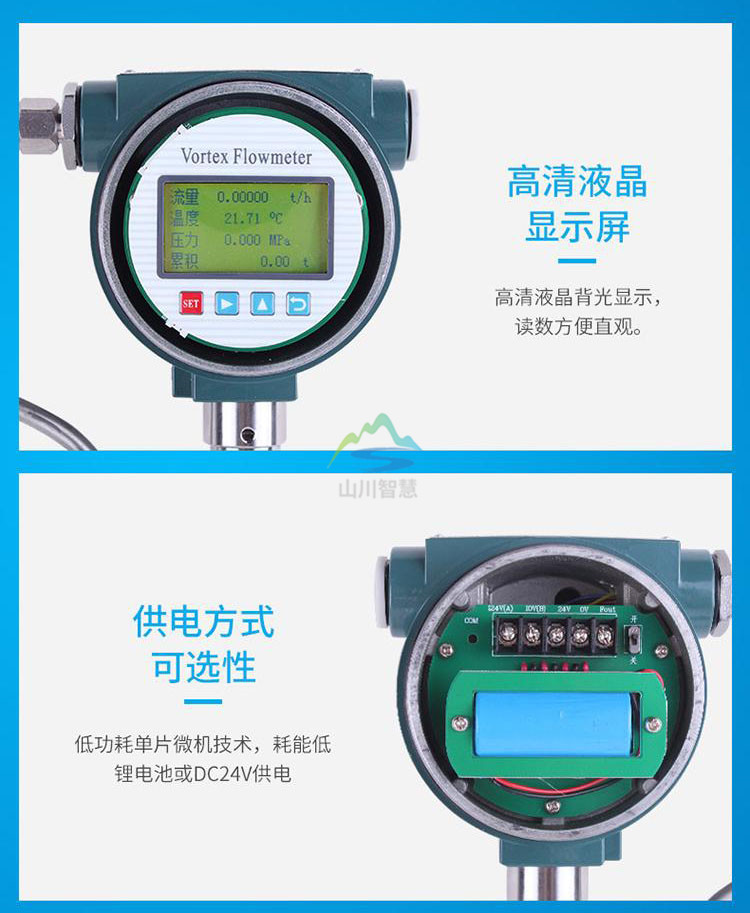

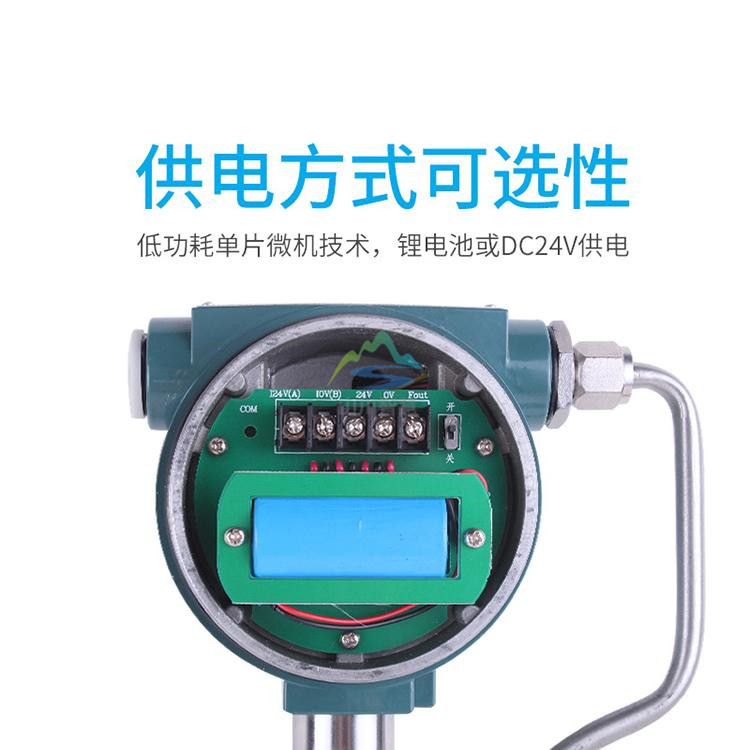

12、電源 DC24V或鋰電池3.6V；
