插入式渦街流量的詳細資料

插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。

插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

渦街流量計

工作原理：

按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

流量計特點:

1、可測量蒸汽,氣體,液體的體積流量和質量流量；

2、無機械運動部件,測量精度高,結構緊湊維護方便；

3、壓力損失小,量程范圍寬；范圍度達1:25；

4、采用消擾電路和抗振傳感頭；

5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；

6、可測介質溫度達+250℃。

7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；

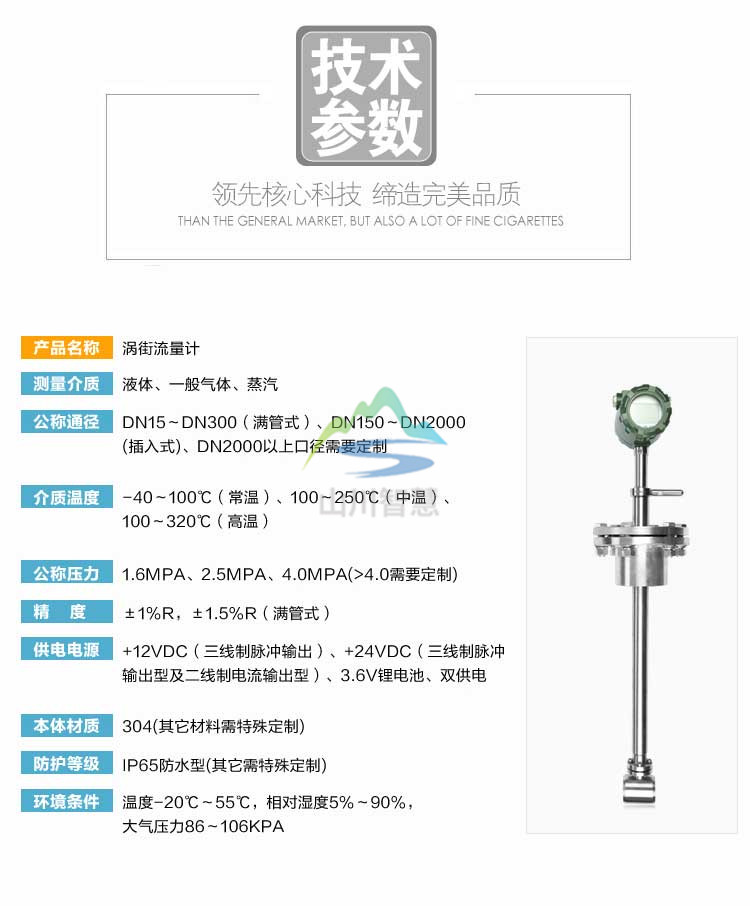

技術參數:
